1．主機
1）風機：
鼓風機設計與構造堅固耐用，維護簡單，控制容易機殼材質為鑄鐵HT250。采用外掛式軸承結構，其中葉輪安裝在高強度的主軸上，由防摩擦的軸承支撐。 軸承設計壽命最少為30000 小時(4 年)。風機科學設計回流器、導流風葉，機殼帶擴壓設計，有效提高風機效率，無接觸式迷宮密封起到防止泄漏的作用，確保軸承潤滑劑不被污染。更換密封環時不需要拆卸進出口管道。出入口為法蘭連接并可以根據設計要求選擇出入口方位,鼓風機整體鑄鐵精密加工而成。在風機兩端軸承上裝有測量軸承溫度的探頭并將檢測信號送到現場PLC或用戶控制系統進行報警及聯鎖停車保護。
2）葉輪：
本風機轉子采用高強度鋁合金鑄造ZL105A成形，葉輪葉道采用先進的準三維（三元流）設計，大大提高風機運行效率。葉輪進行超速試驗以保證其機械性能。每個葉輪做動平衡試驗。整個葉輪組件再進行動平衡試驗，品質等級高于G 2.5級國家標準要求，在實際測試中，我們按G1.0級的要求進行測試，以確保風機機械性能。設備實際運行機械振動2.0mm/s左右，遠小于國家標準4.0mm/s，并在軸承處配備2個振動傳感器，可自行因消除或警報工況變化對風機的影響，故無需顧慮對風機造成破壞性故障。每個系列風機均設計有多種葉輪，按客戶的工況條件的需求進行不同葉輪組合，為客戶提供最合適的方案，以達到最佳的節能效果。
軸端配備軸向力平衡裝置（平衡盤），大幅度降低了軸向沖擊與磨損，將風機效能最大化，效率較其他品牌風機提高3~5個百分點，并將風機壽命延長10%以上。葉輪設計有軸向級間密封，軸端迷宮密封與碳環密封組合，減少了動、靜間隙間的泄露可能，將風機高效運轉得到保障。正是科學的葉輪型線、碳環密封和軸向平衡裝置的使用，我們風機效率是其他風機無法超越的。
 3）軸承：
風機軸承采用SKF軸承，潤滑方式為潤滑油飛濺潤滑。前后軸承獨立懸掛于機殼外，與內部流道隔離，運行過程中不產生油氣，故對管道系統及曝氣頭無不良影響。無需分離管道或者拆裝鼓風機，就可以對這兩個軸承進行潤滑、檢查或者替換，維護保養非常方便。
風機驅動端與非驅動端軸承座都裝有溫度監測儀表，實時監測軸承的溫度參數，可在就地控制柜或用戶的控制系統中實時顯示，控制系統根據溫度參數對軸承進行有效保護以防止軸承損壞。
稀油潤滑可保證良好的散熱，故軸承不需要額外的水冷卻系統。
4）軸：
風機軸采用優質高強度合金鋼，并通過計算機仿真對多級轉子復雜的幾何形狀建立三維計算模型和龐大的計算網格，準確模擬質量、質心位置、極慣性矩、轉動慣量等重要參數的影響，計算振動模態、各模態的頻率和幅度，以保證軸的動力學性能。
5）聯軸器：
電動機和鼓風機動力傳輸采用JM系列柔性膜片式聯軸器，它可傳遞扭矩至少大于電機扭矩1.5 倍。膜片式聯軸器相對于柱銷式聯軸器，不但傳動性能好，而且拆裝非常方便，無需移動電機及風機，重裝后也無需重新對中調整。
聯軸器有相應的防護裝置，對設備本體及人員的安全提供保障。
6）迷宮式密封+碳環密封：
標準的無接觸、無磨損迷宮式密封和碳環輔助密封的組合，采用負荷材料設計制作，可靠、免維護、成本低、間隙小，特別適于輸送空氣
7）底座：
底座根據風機及電機的尺寸進行設計，采用Q235A型鋼焊接而成，設備安裝前對底座進行消除焊接應力處理，防止風機到現場運行一段時間后而發生變形。電機及風機安裝位置通過機加的方式統一在一個平面上，以保證電機及風機的安裝精度。為方便吊裝，鼓風機的底座配備尺寸合適、位置恰當的吊裝點。主機和電機固定在同一鋼制底座上，無需額外制作基礎或預埋件。由于本風機振動很小，所以不需地腳螺栓緊固減振，放置于簡易的安裝平臺或直接放置在具有相應承載力的水平地面即可，彈性腳墊僅起運輸保護和緩沖外力的作用

2．儀表控制系統

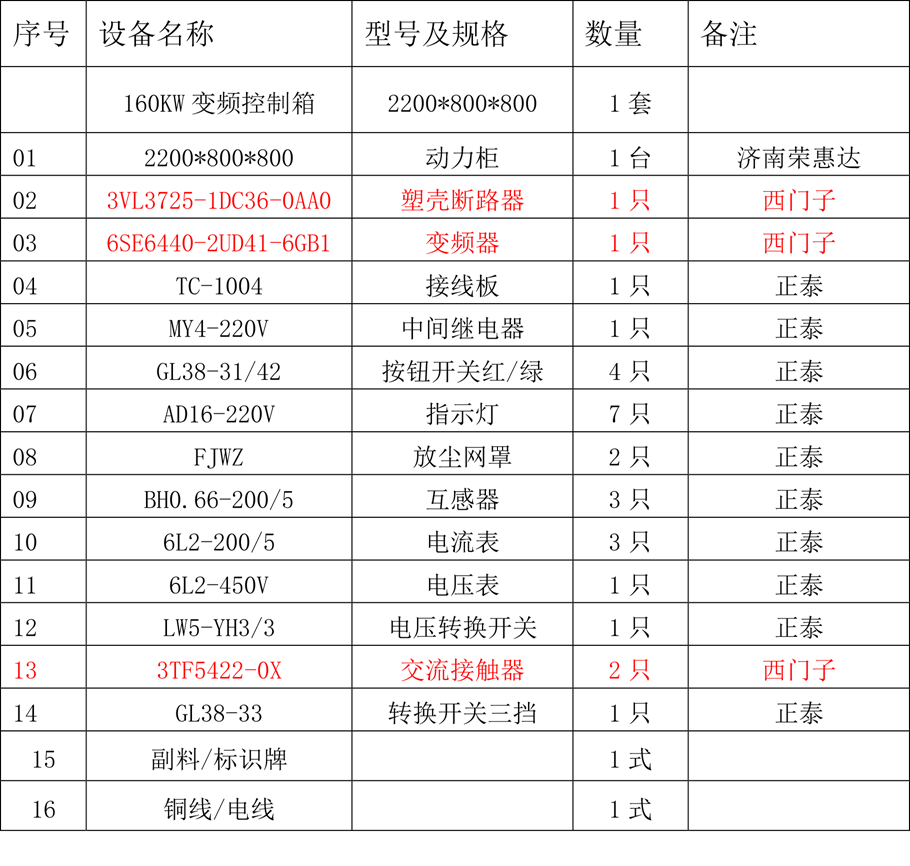

1）變頻控制柜    （以160KW標配西門子變頻器為例，其配置清單如下：）

2）配備現場PLC控制柜或手動控制柜（用戶選配）：
每臺鼓風機都應配備1個就地PLC控制柜或1個手動控制柜。PLC控制柜通過觸摸屏調整和控制數據，手動控制柜則是控制的簡化通過按鈕和儀表顯示。對風機的所有參數進行監控并完成對風機溫度，喘振（振動），流量調節，放空閥控制的所有功能，并有聲光報警信號，且預留遠方控制功能端口，方便后期改造。

PLC控制柜：每臺風機配備一個防護等級為IP65的現場PLC控制柜。此控制柜由PLC和彩色觸摸屏組成。在觸摸屏上顯示單臺風機的工藝簡圖及相關參數（包括電機電流、電機功率、電機轉速、電機運行及停止狀態、變頻器故障報警、入口氣體壓力（選配）、大氣壓力（配壓力變送器支持）、風機兩端軸承溫度、風機兩端軸承振動（需配振動變送器支持）、風機出口壓力（需選配壓力變送器支持）、風機出口溫度（選配），風機單次運行/停車時間等）。
操作人員可通過觸摸屏對相關參數進行設置與修改。屏幕操作分為兩級權限，通過輸入密碼進入設置面板。第一級為用戶級，可進入設置和修改跟現場應用直接相關的工藝參數和基本風機運行要求參數。第二級為制造商級，僅對制造商的工程技術人員開放，除了擁有第一級的所有權限，還可設置高級選項參數。 PLC以通訊方式與上位機進行數據傳遞。
手動控制柜：是PLC控制柜的簡化裝置，現場實時監控溫度、振動，顯示電流、電壓、轉速、運行狀態指示等（如現場有防爆要求，建議不選用）。
3）用戶選配其它儀表設備(元件）：
包括每一只減震耐油壓力表、測溫元件及儀表。
